按照GB2624:2006 / ISO5167-2003規范設計
標準化節流元件幾何尺寸檢定，保證測量精度；
結構簡單牢固、可靠性好。

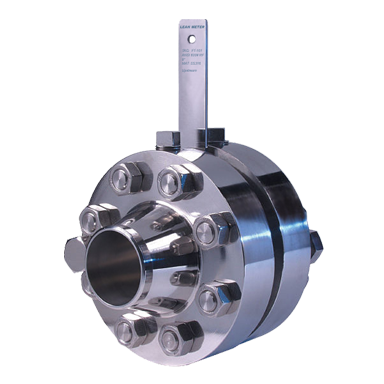

A+K孔板流量計
按照GB2624:2006/ISO5167-2003規范設計制造的標準銳角孔板；
具有價格低廉，安裝維護方便的特點；
用于測量氣體、液體和蒸汽等介質；
可提供所有非孔板，包括小孔板，圓缺孔板、偏心孔板、1/4圓孔板、錐形入口孔板、耐磨孔板等產品。

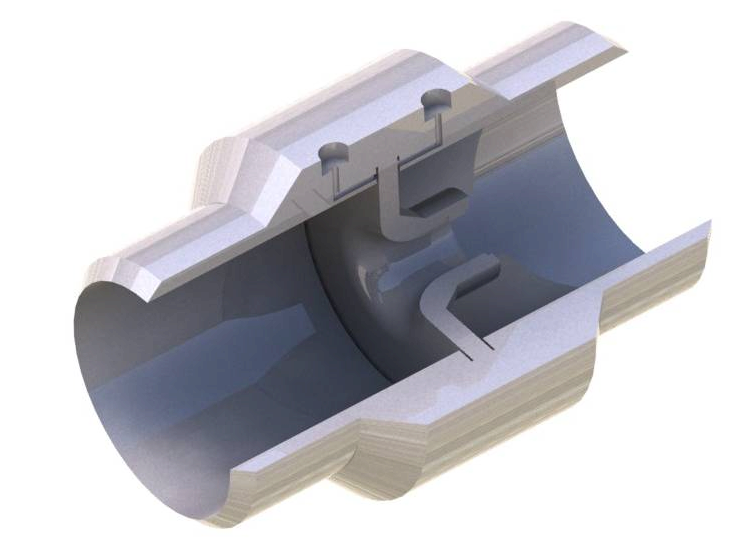

A+K噴嘴流量計
按照GB2624:2006 / ISO5167-2003規范設計制造噴嘴節流裝置；
具有高強度、耐沖擊、量程比寬、壓力損失小、測量范圍大等優點；
可根據產品的設計應用提供不同結構形式的節流裝置；
常用于電廠高溫、高壓、蒸汽熱網管道流速高的流體流量測量。

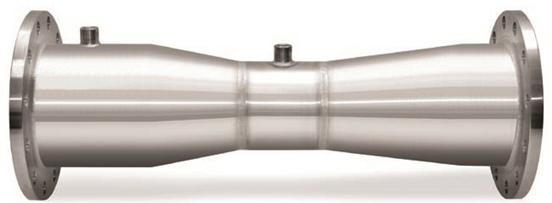

A+K文丘里流量計
按照GB2624:2006 / ISO5167-2003規范設計制造的一種節流式流量測量傳感器；
具有測量精度高、壓損小、不易磨損、長期穩定性好等特點；
常作為貿易結算類流量測量一次元件，用于蒸汽、天然氣、石油化工類介質的精確測量；
在ISO5167規范的幾種流量計中，文丘里管所要求的上、下游直管段短，永久壓力損失小。
A+K調整型孔板流量計
NASA航天技術與工業技術的融合，*具性價比的多孔流量測量產品
A+K調整型孔板流量計是以NASA多孔平衡整流技術為基礎，具有結構緊湊、系統精度高、測量范圍寬、直管段要求短、方便現場安裝的特點。
采用薄片式結構設計，結構更為緊湊簡潔適用于過程測量場合；
繼承多孔節流的全部性能優點；
采用角接取壓方式，具有更大的測量差壓；
依據標準管道設計，可快速交貨；
特點
與傳統結構相比，減少采購和安裝成本；
測量精度±0.5%、±0.75%，重復性0.1%；

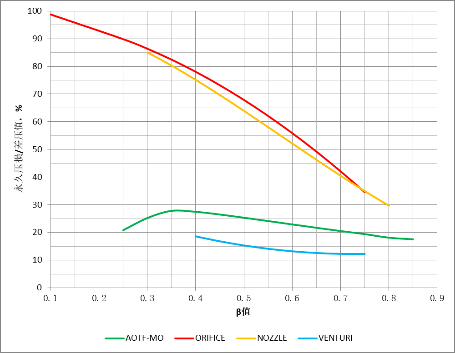

比孔板節省30%~50%運行能耗；
節省90%直管段需求；
減少現場工作量，減少泄漏點，減少總的投入；
可選一體化閥組或通用三閥組，便于維護和更換；
堅固耐用，降低運行能耗，提高生產效率；
采用對中定位環設計，保證安裝精度；
材質具有SS304和SS316可選，其他可定制；

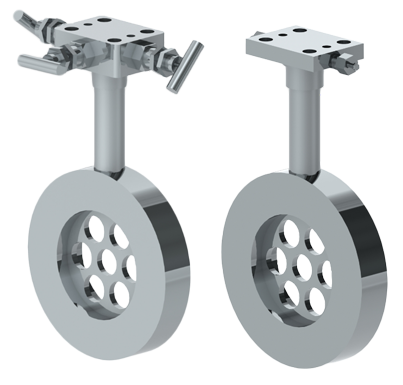

通用閥組平臺結構
調整型孔板上配置通用閥組組裝平臺，可以與通用的H型閥組直接連接，再連接至變送器構成一體化流量計，也可配置過程連接件與三閥組和變送器分體安裝。
一體化三閥組結構
調整型孔板上配置一體化三閥組，一體化三閥組不可拆卸，可直接與變送器連接成為一體化流量計，也可配置過程連接件與三閥組和變送器分體安裝。
性能指標 | |
測量性能 | 節流裝置不確定度±0.5%~±0.75%，系統參考精度1.0%~1.5% |
介質類型 | 氣體、液體、低溫蒸汽的測量。不適合應用在強腐蝕性、高粘、易結晶和臟污介質。 |
口徑范圍 | 管徑為0.5”~40”(DN15~DN1000) 遵循ANSI/ASME、HG/T等管道標準。 |
量程比 | 7:1~10:1 |
安裝位置 | 默認為水平管道安裝，垂直管道安裝請咨詢廠家。 |
法蘭標準 | 符合ANSI B16.5/ HG20615 CL150~CL600 lb或 DIN/ HG20592 PN10~PN100 bar |
靜壓限制 | 最大壓力符合ANSIB16.5/HG20615 CL150~CL600，DIN/HG20592 PN10~PN100標準。 |
溫度范圍 | 分體安裝：過程溫度小于450℃。 一體化安裝：-40~230℃（介質溫度應用限制），-40~121℃（變送器接液限制） |
直管段要求 | 直管段要求前2D后2D |
閥組配置 | 通用安裝平臺（H型三閥組）/一體化三閥組 |
儀表材質 | SS304、SS316，其他材質可定制 |
分體過程接口 | 1/2NPT |
特殊應用 | 氧氣應用場合，儀表禁油脫脂處理。一體化產品變送器惰性液填充。 |
